產品概述：

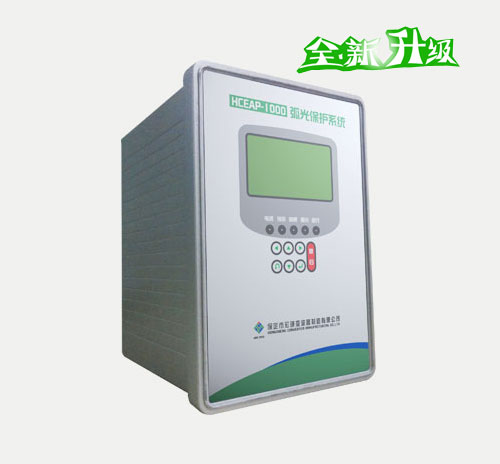

HCEAP-1000弧光保護系統我公司根據國內實際情況，吸收國外電弧光保護的特點，與華北電力大學、河北大學等高校合作，針對電力系統電弧光保護而設計，隆重推出的一款具創新技術、具有廣泛實用性的新型電弧光保護系統。
該產品主要應用領域：
| ▇ 電力變電站 ▇ 火電廠電氣段開關柜母線室及饋線柜 ▇ 風電場升壓站集電線路開關柜 |
▇ 箱式變電站 ▇ 鋁鎂行業大型直流整流柜 |
性能特點：
▇ 動作迅速可靠：采用了可靠的快速算法，可以在短時間內判斷弧光變化信號和電流變化信號并迅速出口，從發現故障到出口跳閘時間間隔優于 7ms，確保開關柜內設備的弧光在 100ms 以內切除。
▇ 全數字化設計：本裝置采用全數字化設計，配置靈活，動作精度高，而且排除了由于旋鈕或其他機械設計導致的誤差隱患。
▇ 保護原理簡單、合理：根據弧光產生時的特點，裝置采用弧光和電流雙重判據，判據簡單且可以有效的保證動作的準確性。
▇ 強大的電氣性能：故障弧光探頭、連接線全部采用耐高溫、阻燃的高分子材料，具有電氣隔離效果。裝置完全滿足 EMC 的標準，保證了弧光保護系統的整體穩定性和動作的可靠性。
▇ 故障信息記錄在故障弧光發生并引起裝置跳閘后，主控單元或饋線保護單元可以準確的記錄是哪個弧光探頭檢測到了故障弧光，且可以詳細記錄動作時刻的三相電流值以及動作時刻的故障弧光光強。
▇ 多種輔助保護功能：主控單元不但有弧光保護，還有過流保護，接地保護、斷路器失靈等輔助保護，這些保護是弧光保護的合理配置和有效補充。
使用新型高速的 32 位 CPU 硬件平臺，內嵌實時多任務操作系統
▇ 全數字化設計，無撥碼開關、旋鈕等機械期間，精度高
▇ 采用弧光和電流雙重判據，消除誤判
▇ 快速跳閘出口，優于 7ms，可保證在 100ms 內切除故障弧光
▇ 滿足所有電磁兼容（EMC）標準
▇ 全漢字顯示，界面友好、操作簡單
▇ 采用工業總線技術，方便現場組網
▇ 支持 Modbus@RTU、IEC103、CAN2.0 等多種通訊規約
▇ 采用無源弧光傳感器，光纖連接，電氣隔離性能好
▇ 裝置內置斷路器失靈、接地、過流等輔助保護
▇ 詳細的事故記錄功能，可以記錄新的 10 條跳閘記錄
▇ 全金屬外殼設計，可以有效屏蔽外界電磁干擾
▇ 符合中國繼電保護設計標準要求
技術參數：
技術參數：
HCEAP-1000弧光保護系統主要由主控單元、弧光單元和弧光傳感器組成，為了適應現場的應用需求，減少故障影響面，分為了母線型弧光保護系統和饋線型弧光保護系統。
▇ 主控單元：主控單元是母線型弧光保護系統的核心。它檢測分析故障信號、接收分析采集單元的弧光故障信號，并對兩種信號進行綜合分析判斷。在滿足跳閘條件時，發出跳閘指令以切除故障。
主控單元一般安裝在進線柜或緊鄰進線柜的開關柜的二次控制門板上。主控單元有：
1、4 個弧光信號檢測接口，主要用于接收來自弧光采集單元的弧光故障信號。
2、3 個數據通訊接口，其中一個用于輸入數據，其他的用于輸出數據。
3、4 路快速跳閘輸出接口，符合 IEC255-23 繼電器標準。
4、2 路報警出口，其中一路為裝置故障出口。
5、電流輸入，用于判斷故障電流。
▇ 弧光采集單元 ：弧光采集單元與主控單元配合使用，是弧光保護系統的重要組成部分，主要用于采集故障弧光，并將判斷后的結果通過光信號傳遞給主控單元。單個弧光采集單元可以安裝 8 個弧光探頭，根據系統的大小可以任意增減弧光采集單元的數量?；」獠杉瘑卧ǔ０惭b在選定的開關柜內中，選擇的原則是保證該單元相關光纖用量盡量少。
▇ 饋線保護單元 ：饋線保護單元主要用于出線柜內的弧光保護，它自帶四個弧光探頭接口和三相電流的輸入接口。饋線保護單元的應用，可以大限度的減少由于弧光故障引起的停電范圍。
▇ 弧光傳感器：專門用于故障弧光采集，是無源的弧光探測傳感器，安裝在開關柜的母線室內或饋線柜內電氣元件的連接處。當發生弧光故障時，光照度大幅度增加， 弧光傳感器直接將光信號傳給弧光采集單元或饋線保護單元。
通訊協議：
通訊協議：
| * 符合JB/T 8675-1997 * 符合GB/T 3859.2-1993 |
* 符合GB/T 3859.1-1993 * 符合GB 4208-1993 |
